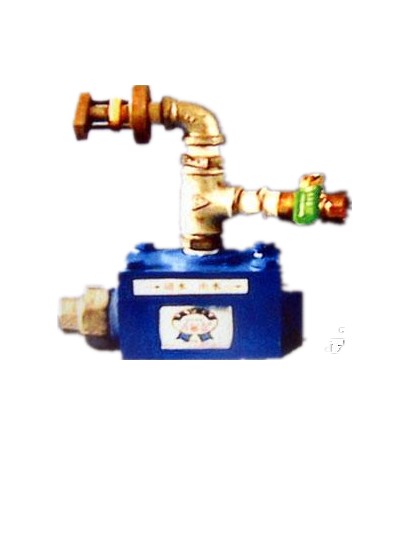

本裝置分為自動灑水閥、自檢閥和熱敏探頭控制回路，其結構如下圖所示：

自動閥工作原理：

   正常情況下，在開始進水的瞬間，出水口壓力為零，上端壓力也為零，閥芯先被水沖向上，出水口有水流出，同時水經(jīng)先導孔流入閥芯上端，此時，若自檢閥關閉，且錐塞堵住釋壓孔時，閥芯上下兩面壓強相等；由于閥芯上面截面積大于閥芯下面截面積，在兩面壓強相等時，閥芯上面的受力面積大于下面的受力面積，閥芯上面的壓力大于下面的壓力，自動將閥芯推向下面，堵住出水口。
